El reto de sonorizar un recinto considerado monumento nacional

La Antigua Cámara de Diputados en Santiago de Chile ahora cuenta con un sistema de sonido de última generación gracias a la tecnología de Bose Professional

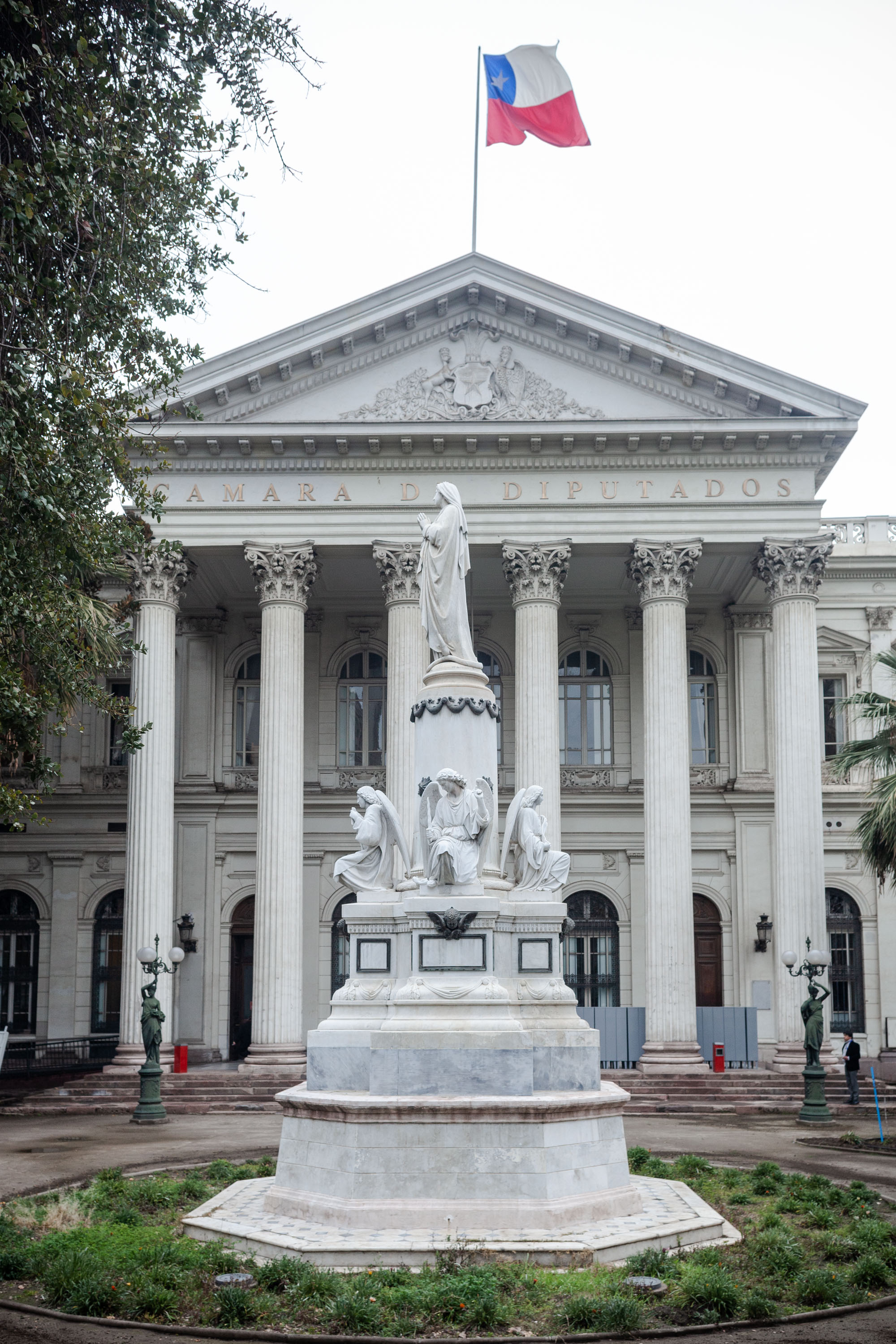

Inaugurado en 1876, el Palacio del Congreso Nacional es un edificio neoclásico que albergó la Cámara de Diputados y la Cámara de Senadores. En 1990, el Congreso se trasladó a Valparaíso, y el edificio se convirtió en una sede alterna para eventos oficiales, nombramientos institucionales, además de ofrecer una biblioteca al servicio de senadores y diputados.

Uno de sus espacios más emblemáticos, la antigua Cámara de Diputados, fue renovado con tecnología audiovisual, incluyendo pantallas LED y cámaras de video, herramientas de transmisión vía streaming y un moderno sistema de audio con altavoces y componentes de Bose Professional. Por su valor histórico, todos los trabajos del proyecto fueron supervisados por el Consejo de Monumentos Nacionales, ya que el edificio es un monumento nacional.

Antigua Cámara de Diputados en Santiago de Chile
  • jpg
Antigua Cámara de Diputados en Santiago de Chile
  • jpg

Actualizar los sistemas audiovisuales

David Abarca, del departamento de TI de la Cámara de Diputados, responsable del proyecto, explica que el sistema de sonido presentó tres retos principales: una cuidadosa instalación por tratarse de un edificio histórico, conseguir la mejor inteligibilidad posible y disminuir el efecto de reverberación de la sala.

La instalación de los altavoces debía hacerse bajo los parámetros y supervisión del Consejo de Monumentos Nacionales. La inteligibilidad era un factor crítico debido a la función del espacio destinado a discursos y presentaciones.

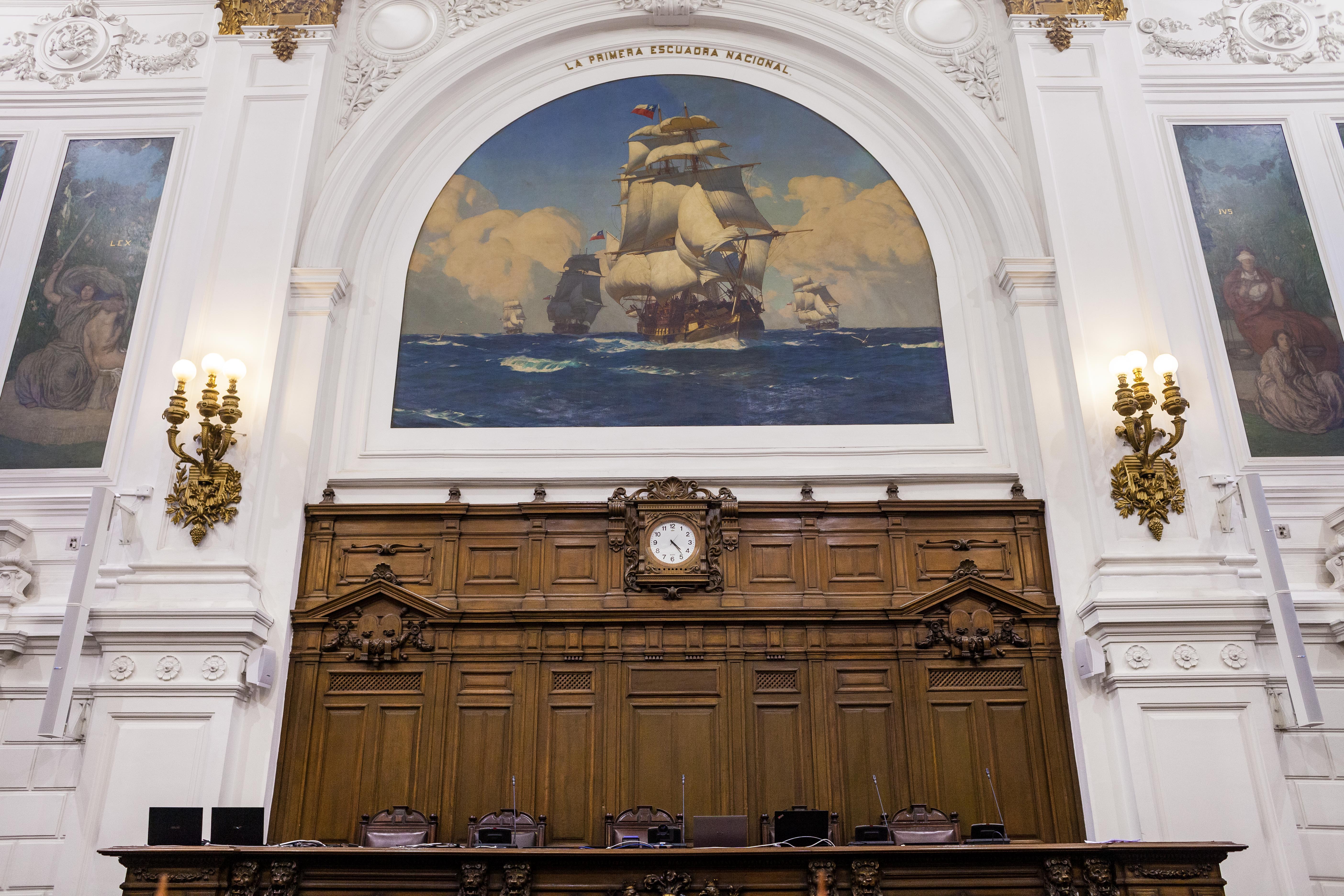

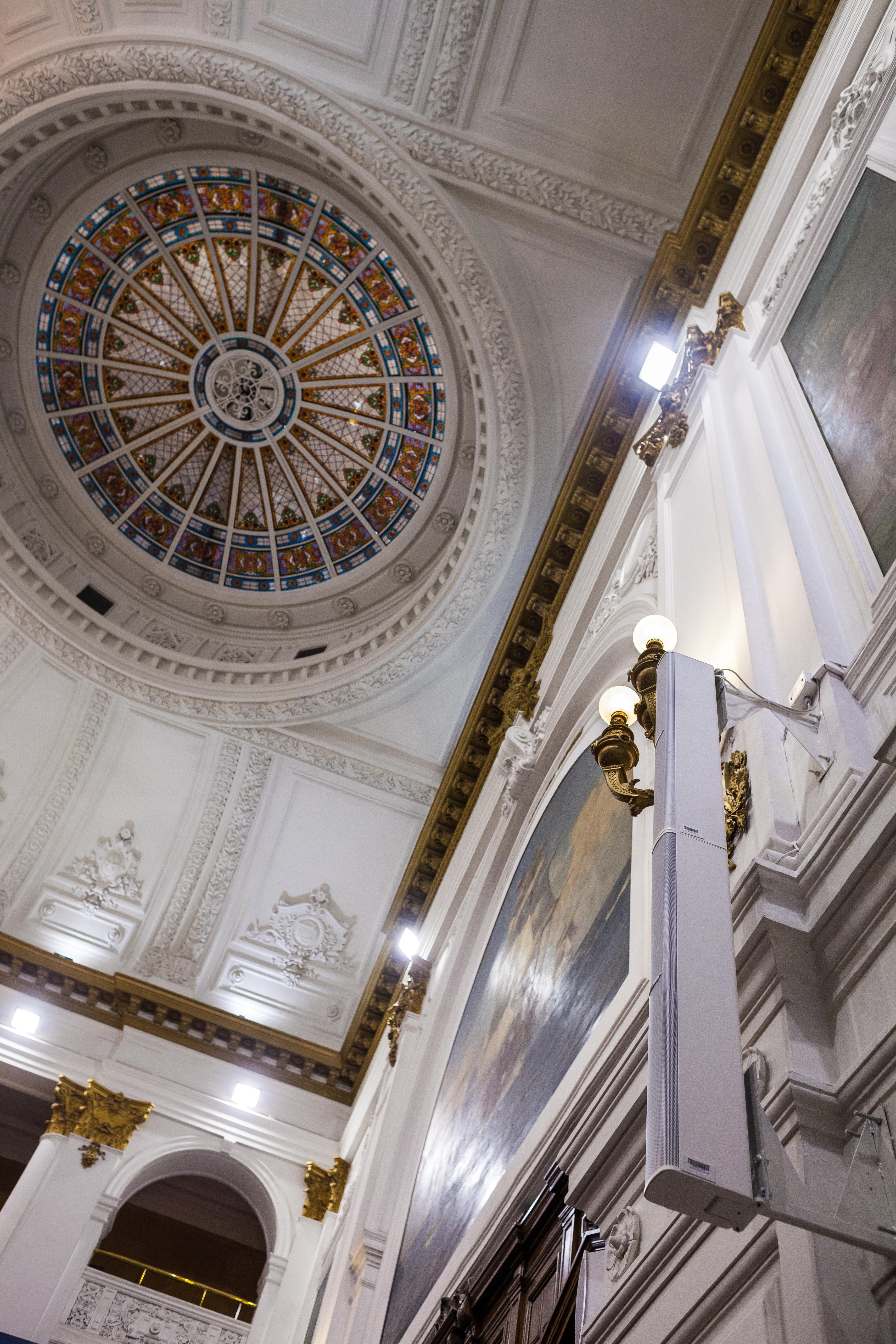

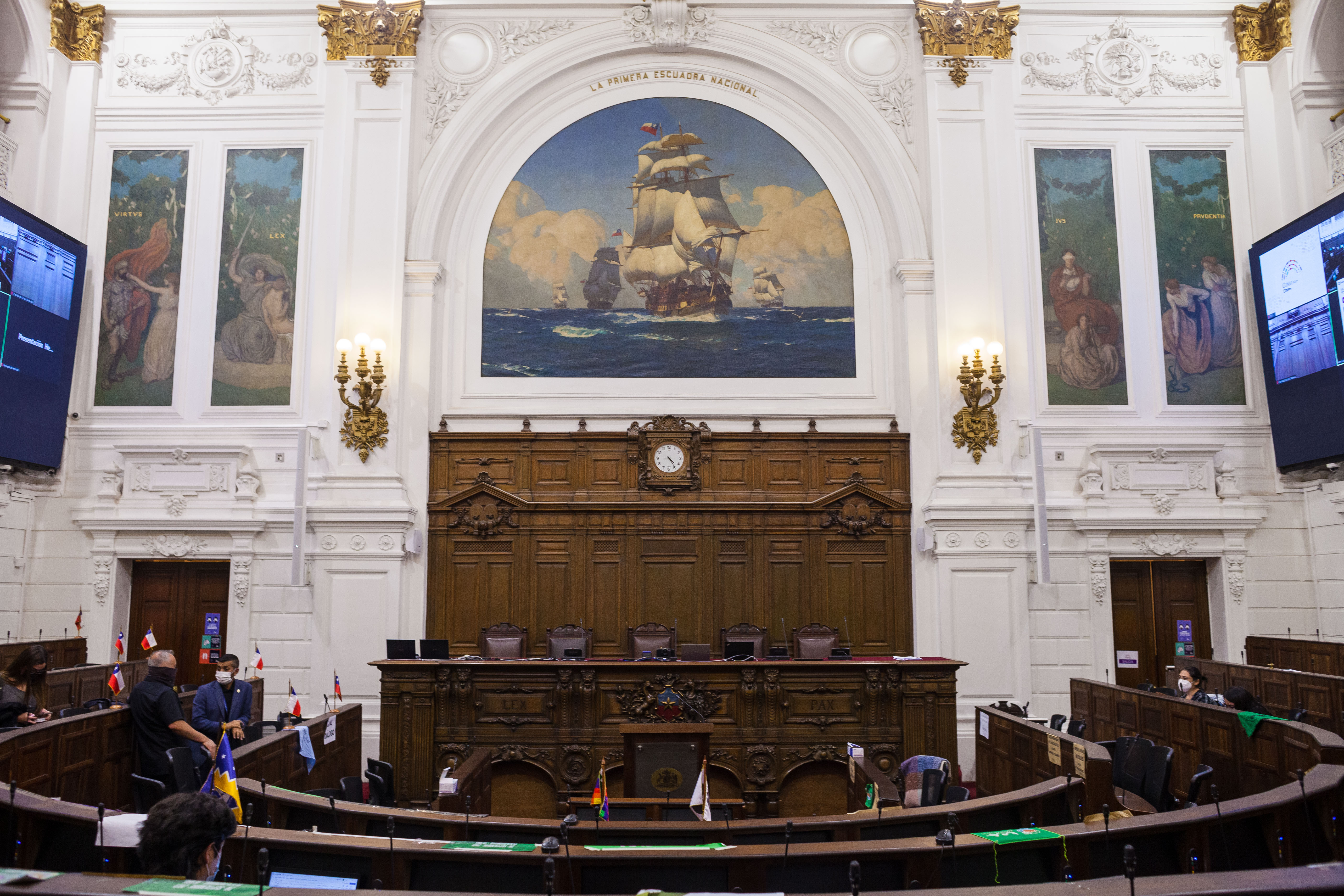

La sala presentaba una notoria reverberación producida por los amplios muros, balcones y el techo en forma de cúpula. El espacio tiene forma semicircular, con una altura de más de 12 metros y una superficie de aproximadamente 350 metros cuadrados. Su planta está distribuida en dos zonas principales, un presidium y un podium en la parte frontal y en cinco filas de asientos sobre plataformas escalonadas.

La solución de Bose Professional

La empresa chilena Pro AV Tecnología, especialistas en soluciones audiovisuales, fue elegida para el proyecto del sistema de audio, al presentar la mejor propuesta en la licitación pública.

De acuerdo a Claudio Ibarra, gerente general de Pro AV Tecnología, se requería de una solución de instalación limpia y rápida, operación sencilla y ágil, que ofreciera un  desempeño altamente confiable.

Previamente, como parte de la propuesta, Ibarra y su equipo habían revisado las necesidades del sistema con MMT Chile distribuidor mayorista de Bose Professional en Chile y con el ingeniero de soporte técnico de Bose Professional. Los altavoces de columna MSA12X de Bose Professional serían la mejor solución, ya que por su amplia cobertura horizontal aseguraría la inteligibilidad vocal en este espacio acústicamente exigente.

Los ingenieros realizaron una simulación del sistema, utilizando los planos arquitectónicos y la información de los materiales, con ayuda del software Modeler para análisis y diseño acústico. Con la información obtenida, determinaron la mejor ubicación para los altavoces.

Antigua Cámara de Diputados en Santiago de Chile
  • jpg
Antigua Cámara de Diputados en Santiago de Chile

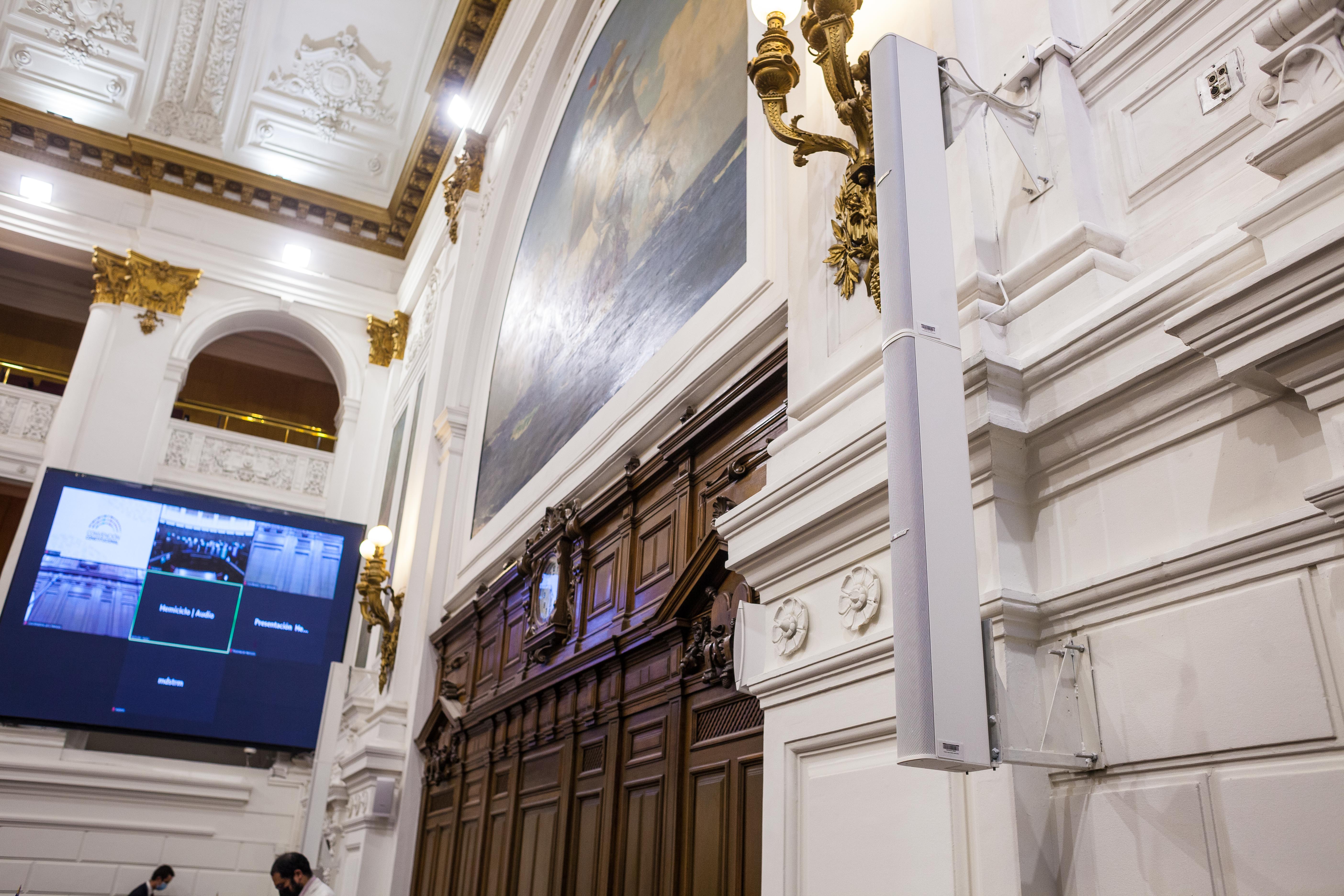

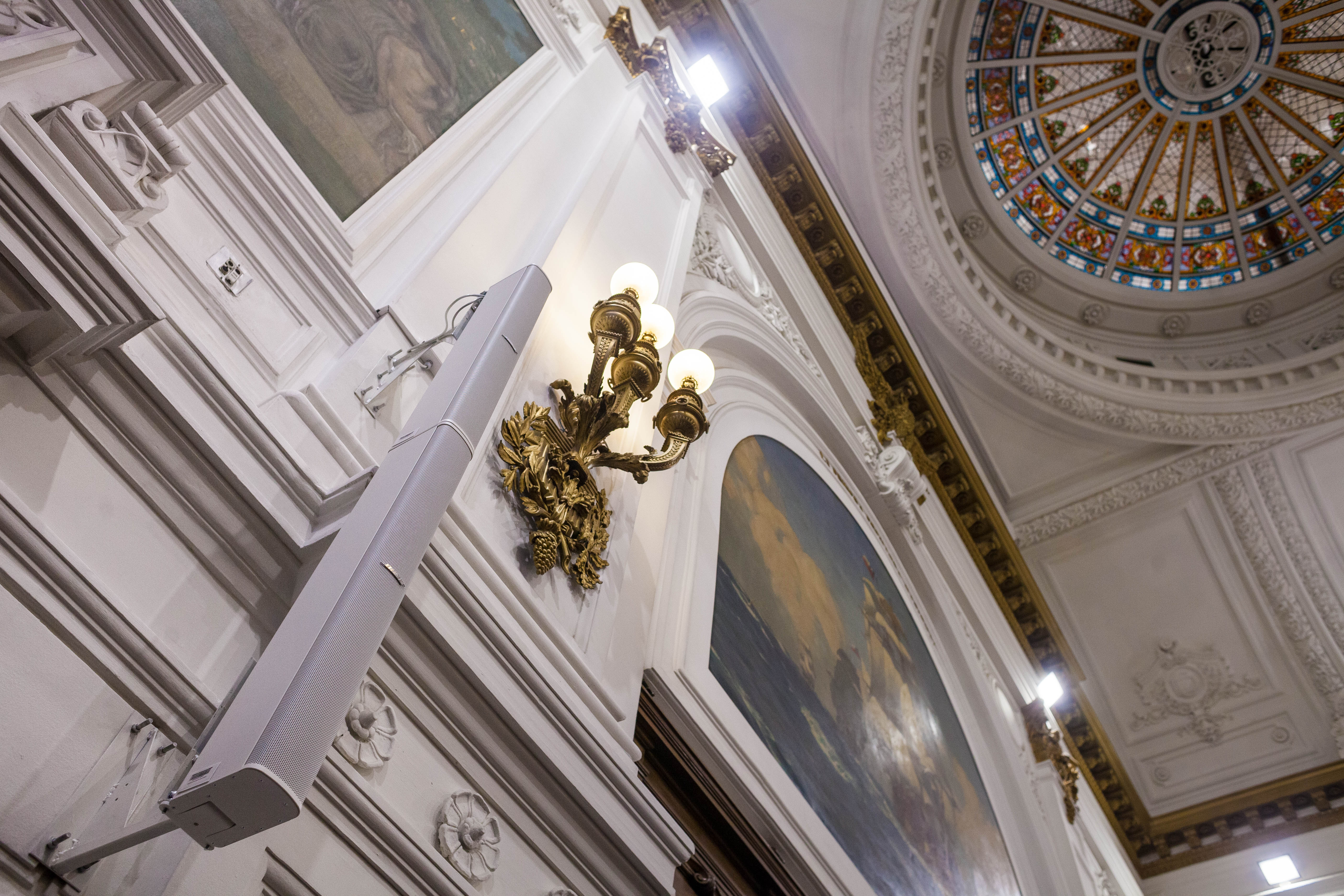

Para cubrir la zona de los escaños, se instalaron cuatro altavoces MSA12X en configuración de arreglo lineal, dos a cada lado del presidium y a una altura de tres metros. El diseño Articulated Array de los MSA12X, con sus doce drivers de rango completo, permite una amplia cobertura vertical de 160°, suficiente para que el sonido llegue a cada uno de los asientos en forma clara e inteligible.

El diseño modular de los MSA12X permite apilar un par de altavoces en configuración de arreglo lineal con lo que se consigue un control más preciso del patrón vertical, mejorando la distancia de alcance y disminuyendo la reflexión de las ondas sonoras en el piso y techo.

Antigua Cámara de Diputados en Santiago de Chile
  • jpg
Antigua Cámara de Diputados en Santiago de Chile
  • jpg

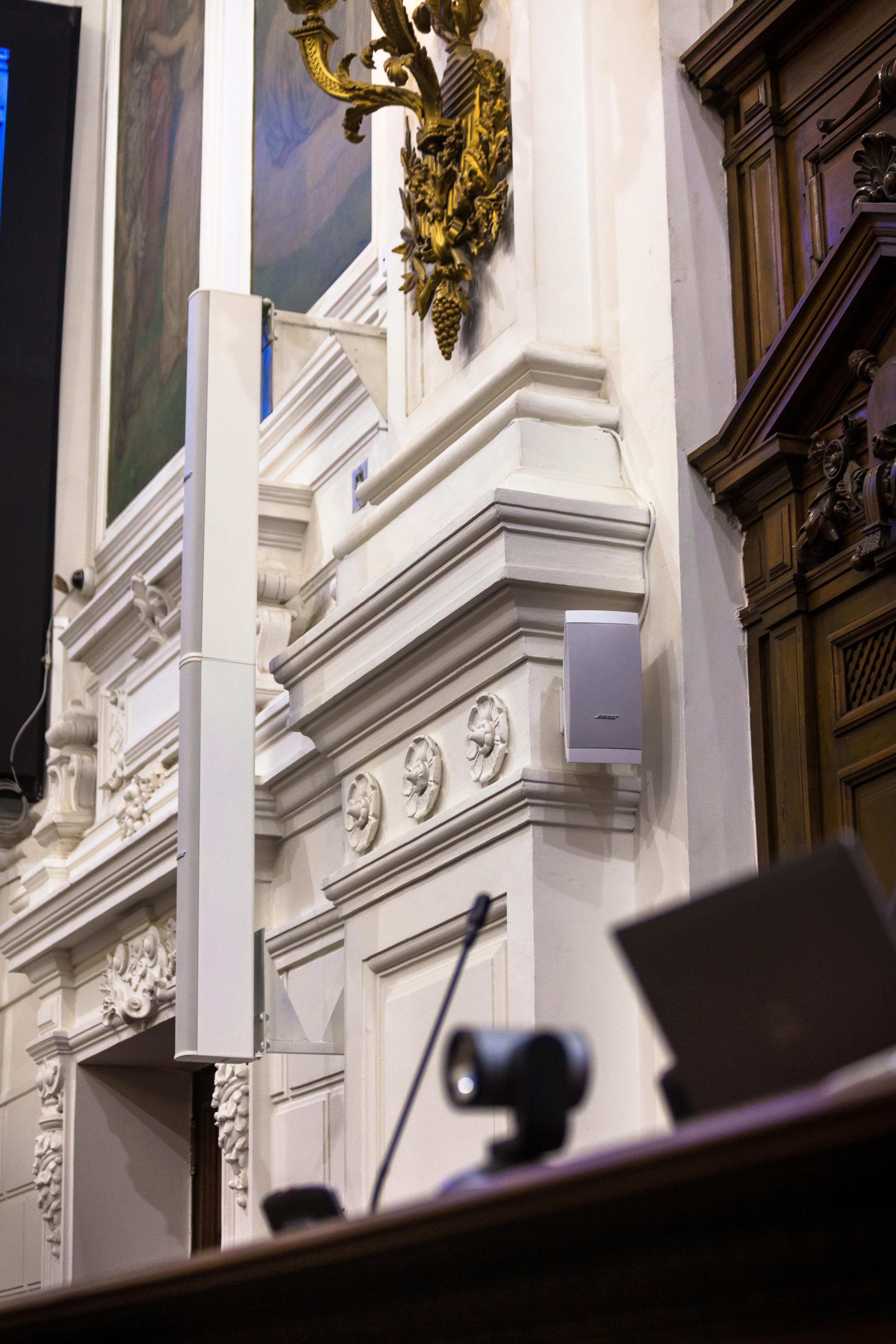

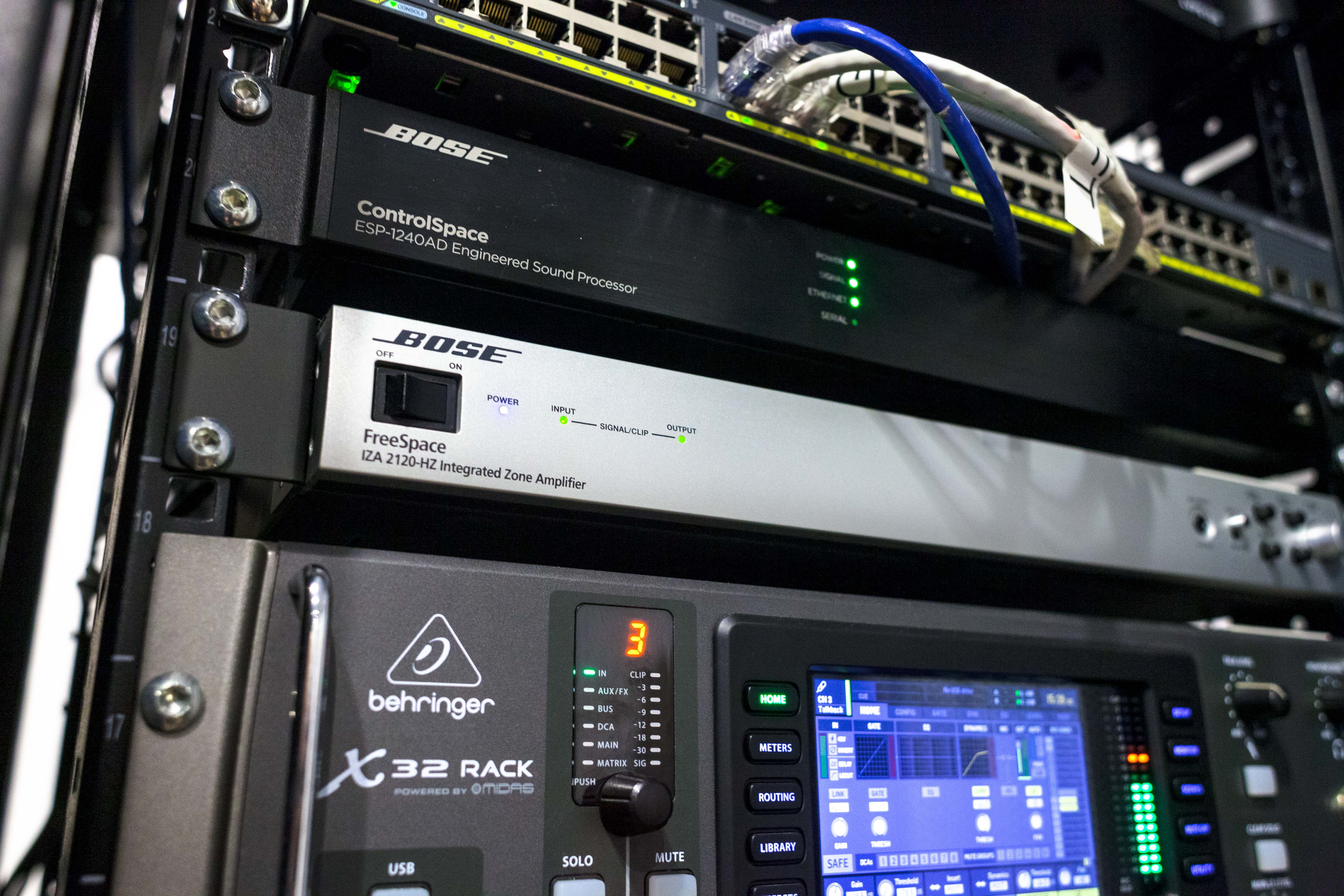

Para la zona del presidium, ProAV Tecnología instaló un par de altavoces FreeSpace DS 40SE a cada lado, a una altura de tres metros y dirigidos hacia los asientos. El sistema se completa con un amplificador FreeSpace IZA 2120-HZ y un procesador ControlSpace ESP-1240AD en la cabina de control, además de dos controles de zona ControlCenter CC-2 para facilitar la gestión del volumen.

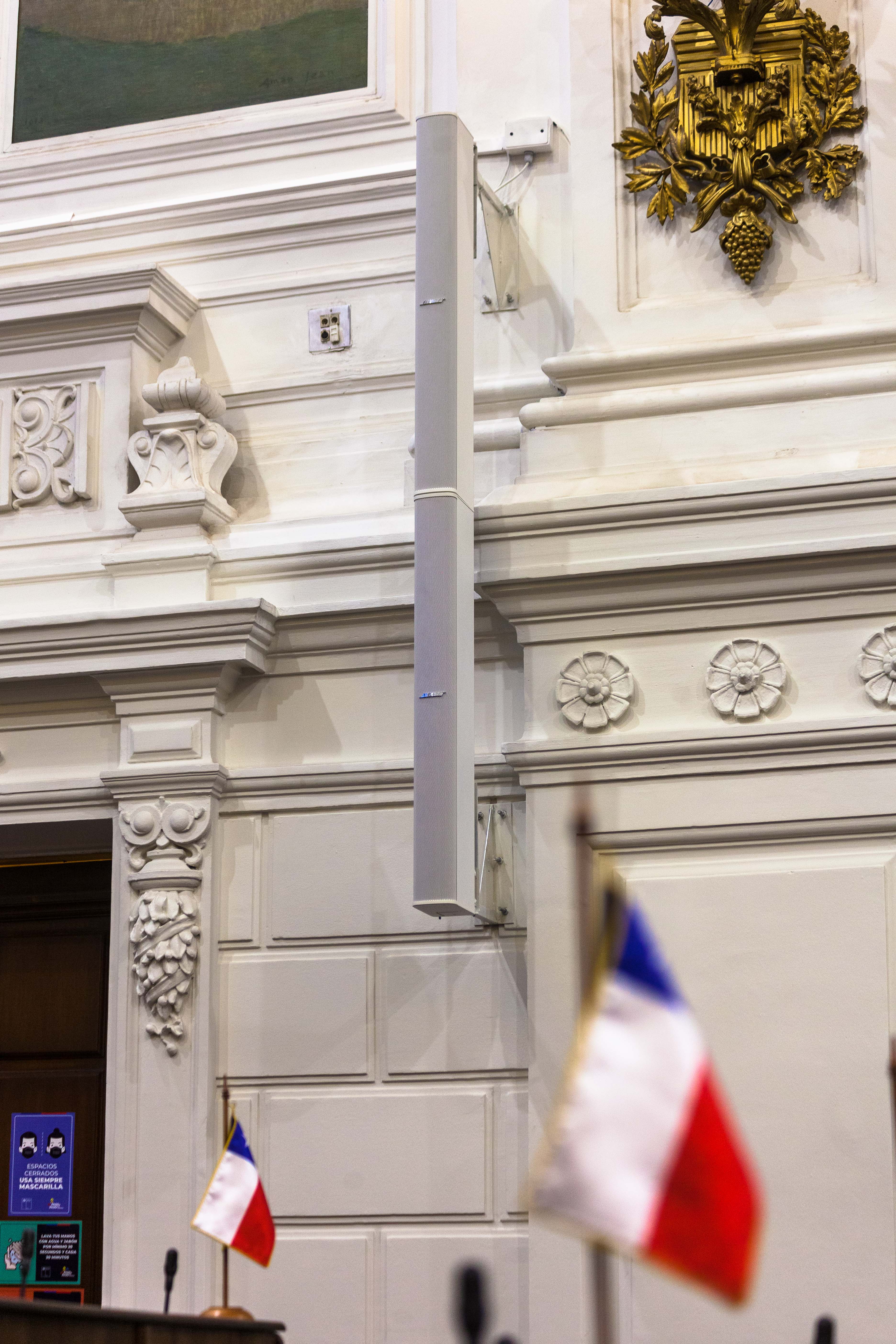

El discreto diseño y la estilizada forma de los altavoces MSA12X hacen que pasen prácticamente desapercibidos dentro de la sala, pues apenas sobresalen de las columnas laterales que flanquean el presidium. Por su parte, los  FreeSpace DS 40SE se montaron sobre las mismas columnas. El color blanco mate de ambos modelos también contribuye a que se mimeticen con el fondo.

La instalación se realizó bajo la estricta supervisión del Consejo de Monumentos Nacionales, cuyo personal instruyó sobre los cuidados necesarios para preservar las superficies en las que se trabajó y así asegurar la preservación del edificio histórico.

Pro AV Tecnología también instaló una mezcladora de audio y un par de distribuidores de señal para hacer transmisiones vía streaming.

Antigua Cámara de Diputados en Santiago de Chile
  • jpg
Antigua Cámara de Diputados en Santiago de Chile
  • jpg

Un sonido digno de un espacio histórico

El desempeño del nuevo sistema de audio de la Antigua Cámara de Diputados ha sido exitoso, cumpliendo con todos los requisitos de cobertura, presión sonora e inteligibilidad. La instalación se realizó respetando las normas de preservación. Los altavoces no distraen la atención y, por su diseño y color, se mezclan con las formas de los muros.

El efecto de reverberación fue eliminado al combinar el uso de los altavoces MSA12X con la instalación de alfombra y paneles de madera. El nivel de inteligibilidad conseguido dejó satisfechos a todos. “La voz se escucha de manera natural y muy clara. No hay que hacer ningún esfuerzo por entender a quienes hacen uso de la palabra”, afirmó Claudio Ibarra.

Para el equipo de Pro AV Tecnología ha sido una gran experiencia trabajar con MMT Chile, Bose Professional y la Cámara de Diputados. “David Abarca, es un profesional con gran experiencia en audio, lo que facilitó el proceso. Y por otra parte, contamos con el apoyo de MMT Chile y los ingenieros de Bose Professional”, finalizó Claudio Ibarra.

Antigua Cámara de Diputados en Santiago de Chile
  • jpg
Antigua Cámara de Diputados en Santiago de Chile
