En el Estadio de Shanghái, los ArenaMatch de Bose Professional alinean en todos los partidos

El renovado Estadio de Shanghái confío en la tecnología de Bose Professional para la integración de su sistema de refuerzo sonoro

Framingham Massachusetts, EE.UU. Agosto 30 de 2024.

La casa del equipo de futbol Shanghái Shenhua FC, el Estadio de Shanghái es un referente de la innovadora arquitectura china en el apartado de los recintos deportivos. El estadio se distingue por su techo ondulado, que remite a la forma de una silla de montar. Un elemento espectacular visualmente, pero que representó un gran reto acústico para los responsables de integrar el sistema de refuerzo de sonido la empresa china BNC Technology y el equipo local de Bose Professional.

Inaugurado en 1997, el Estadio de Shanghái, ubicado en el distrito Xuhui en la ciudad china de Shanghái, ha sido sede de múltiples eventos de atletismo y futbol, entre los que destaca el torneo de futbol de los Juegos Olímpicos de 2008. En 2020 inició un proceso de renovación a fondo para convertirlo en un recinto específico para la práctica del futbol en cumplimiento de los estándares que señala la FIFA para las competiciones internacionales. En 2023, una vez concluidos los trabajos de renovación, el estadio abrió sus puertas con una mayor capacidad que aumentó de 56 mil a 72 mil espectadores, con una nueva tribuna principal más alta con tres secciones de asientos en el lado oeste, elegantes palcos VIP y área para medios de comunicación, además de modernos vestuarios para los equipos.

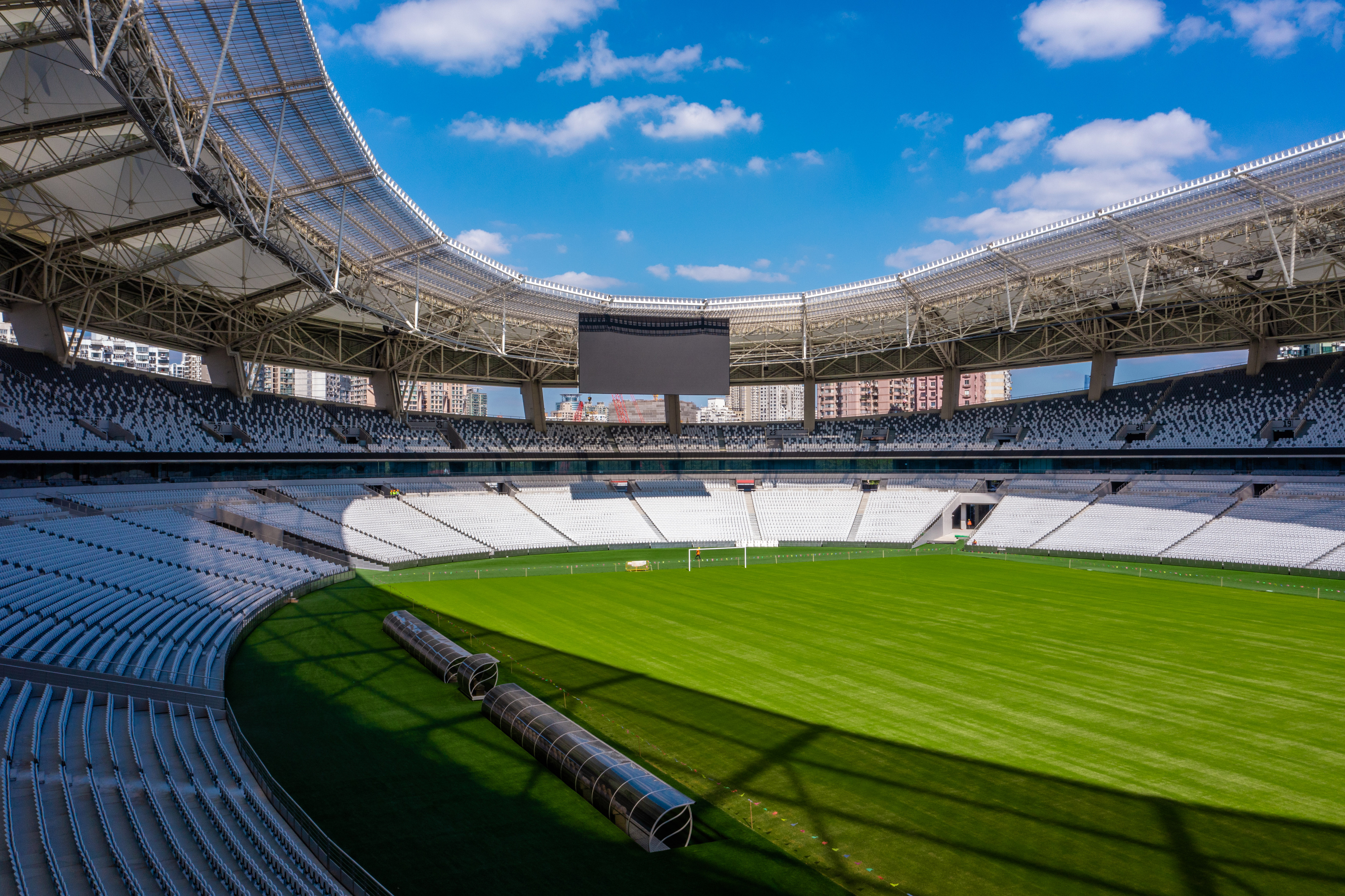

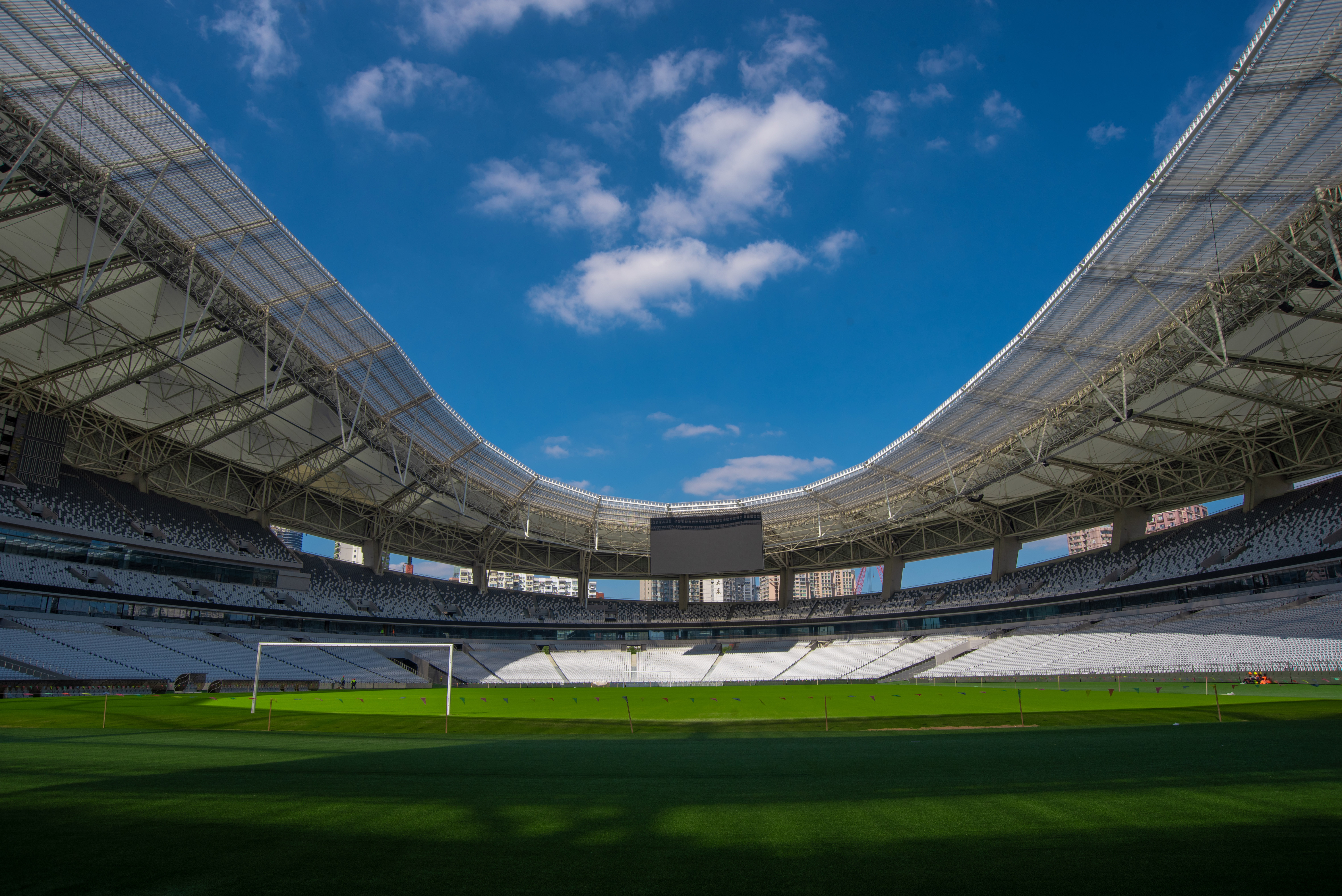

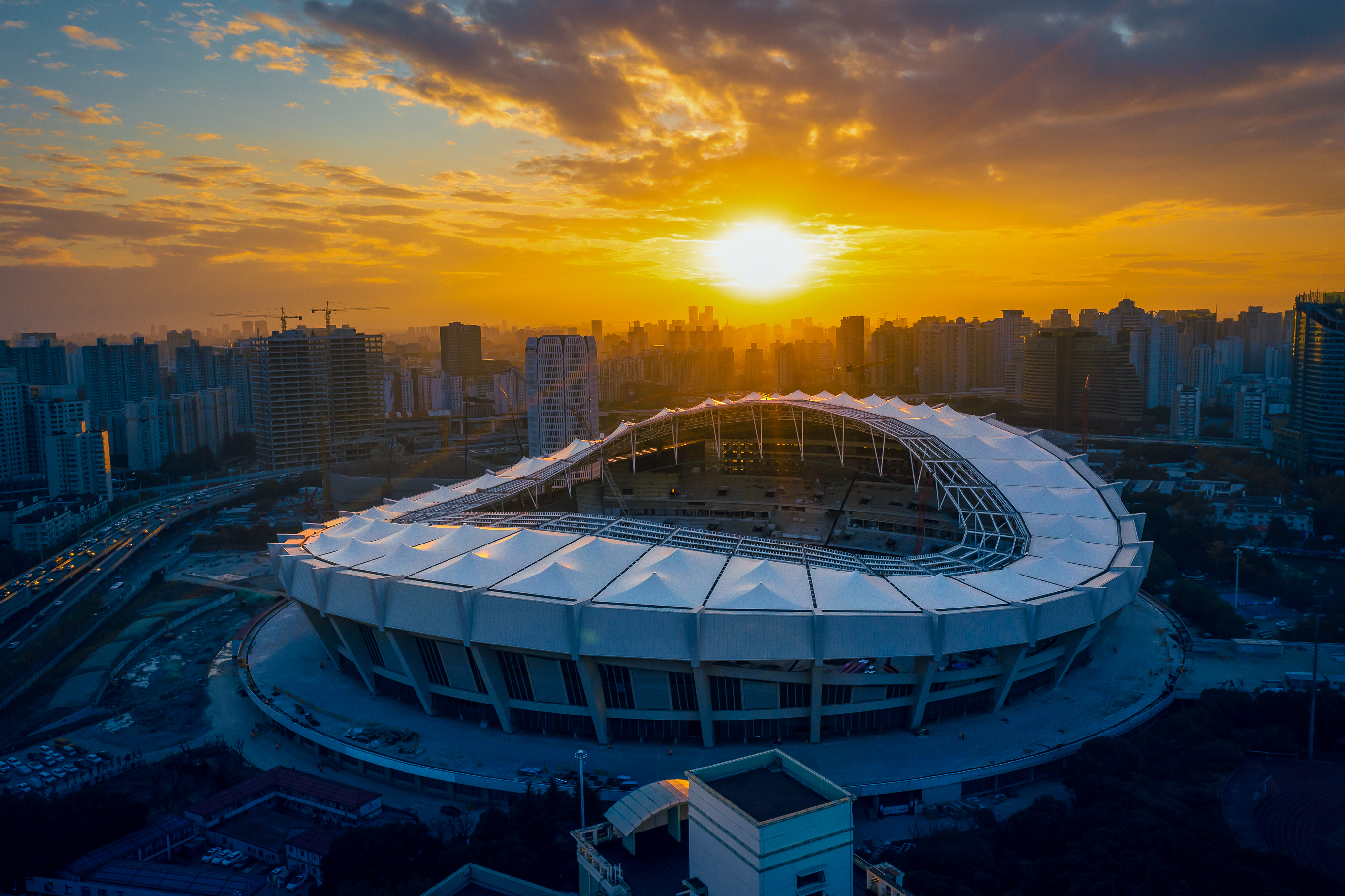

El nuevo techo sigue el trazo ondulante de las tribunas, se eleva hasta los 70 metros en la zona oeste y baja a los 30 metros de altura en la zona de las porterías, lo que crea un aspecto similar a una silla de montar. El borde interior de la cubierta perimetral está formado por una pantalla LED transparente de 16.5 metros de ancho.

Desde el inicio del proyecto del sistema de refuerzo sonoro, el tamaño y la forma inusual del estadio plantearon una serie de desafíos acústicos. En particular, la combinación de materiales, superficies y la estructura del techo crean reflejos acústicos, amortiguan el sonido y generan efectos que fue necesario resolver mediante un riguroso proceso de diseño del sistema.

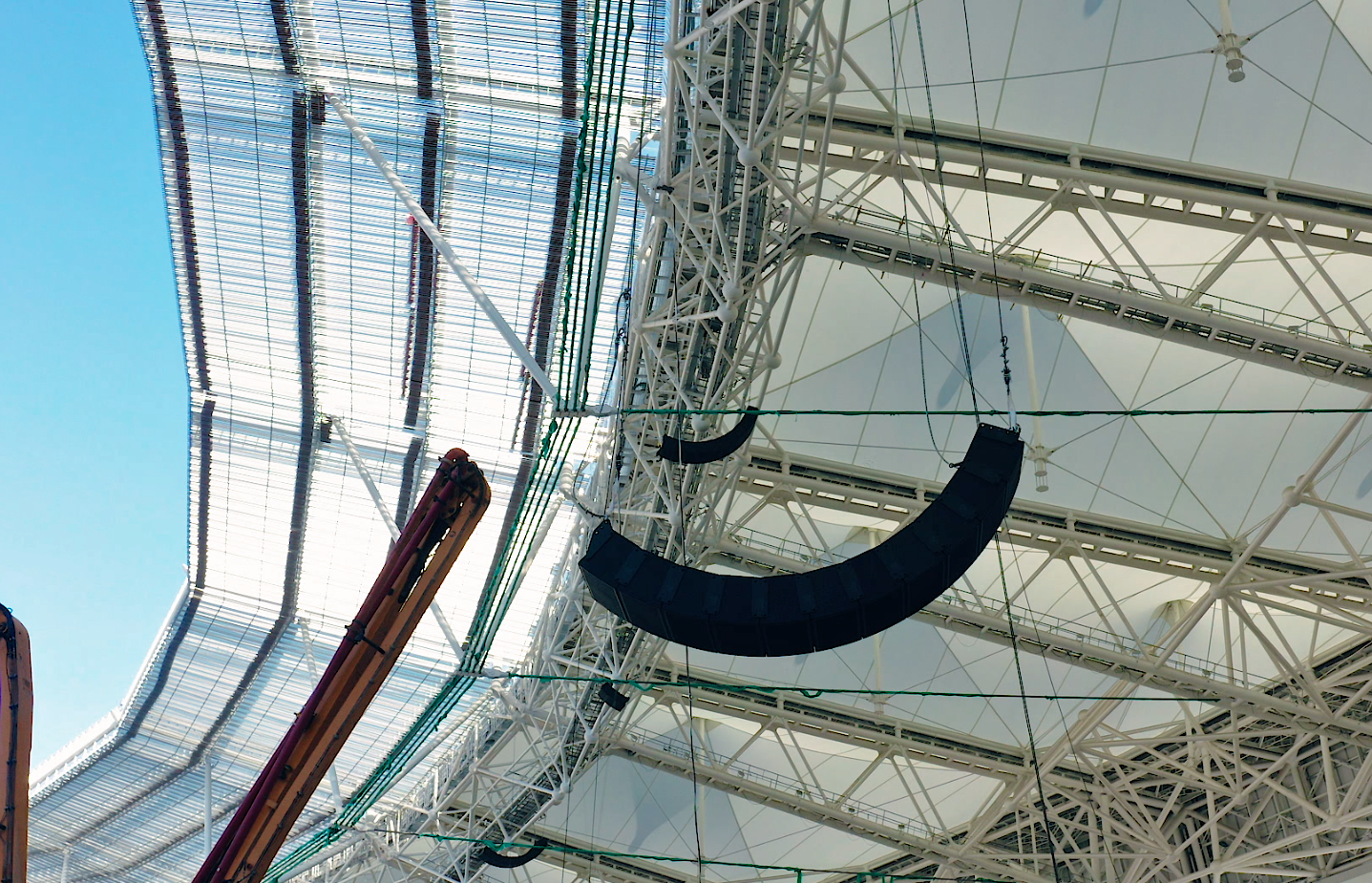

Además, la propia estructura del techo predeterminó tanto la ubicación como la posición y el peso de los módulos de altavoces de arreglo lineal a utilizar. Instalar los altavoces a distintas alturas, entre 30 y más de 60 metros por encima del público, representó un reto adicional para generar un campo sonoro uniforme en una superficie tan grande.

Así que los ingenieros especialistas debieron sumar estos aspectos a la solicitud inicial de encontrar una solución lo suficientemente potente y flexible como para lograr los niveles de presión sonora necesarios, una cobertura uniforme, un timbre equilibrado e inteligibilidad con claridad vocal.

Con el fin de diseñar un sistema que ofreciera un sonido consistente, claro y potente a la vez que cumpliera con estas estrictas especificaciones y requisitos de diseño, los especialistas de BNC Technology y los ingenieros de Bose Professional utilizaron el software de simulación Modeler de Bose Professional, un programa de modelado en 3D para el diseño y el análisis acústico que examina los planos arquitectónicos y las especificaciones de los materiales. Modeler les permitió crear diferentes modelos con configuraciones y ubicaciones de los altavoces para evaluar la opción que ofreciera la cobertura, nivel de presión sonora e inteligibilidad óptimas.

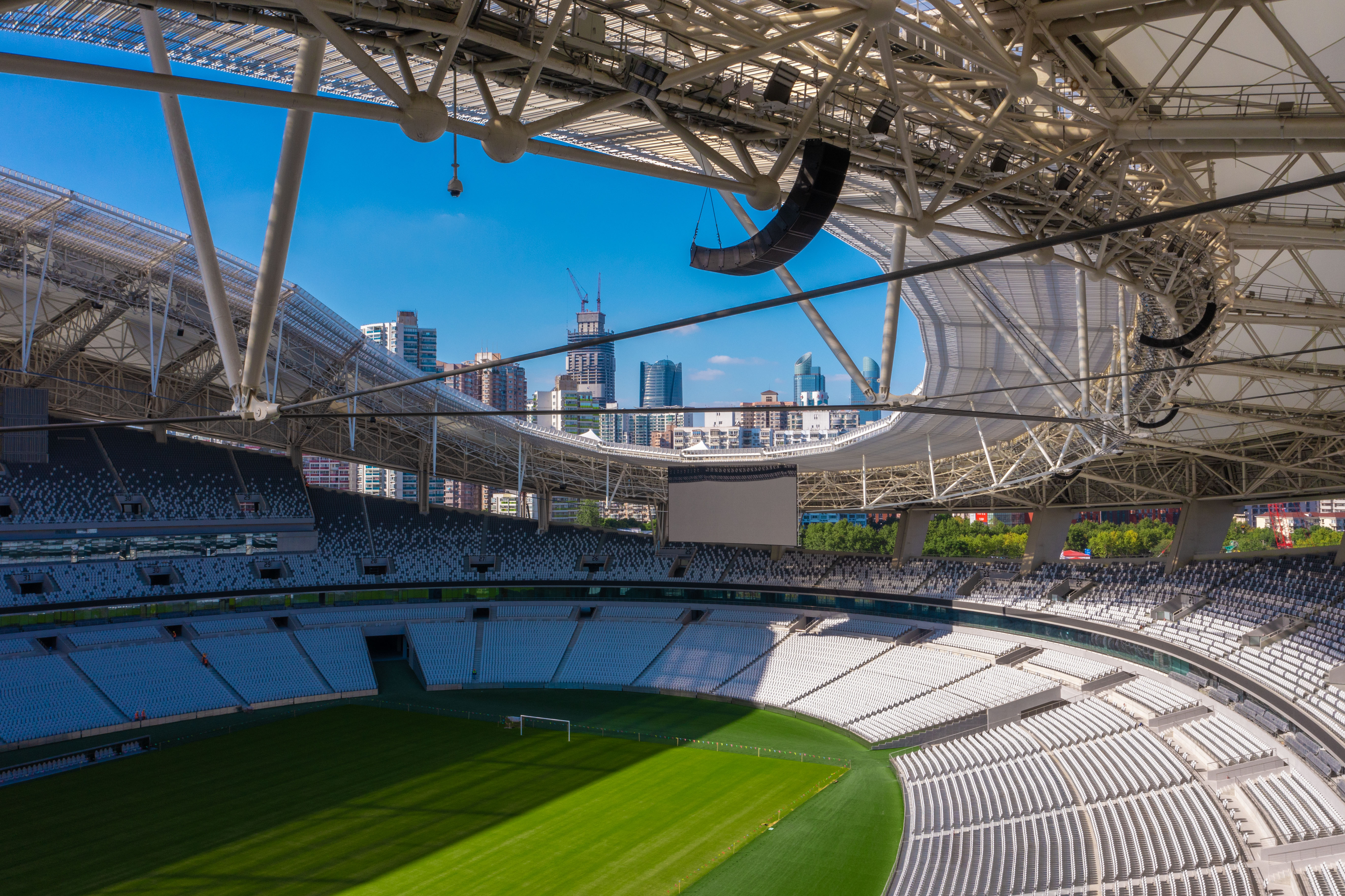

Tras un minucioso análisis y pruebas de modelado acústico virtual, se seleccionaron los altavoces ArenaMatch DeltaQ para el sistema de refuerzo sonoro del estadio. En total, se utilizaron 32 módulos de altavoces ArenaMatch independientes, con 16 arreglos orientados hacia la zona del público y 16 arreglos adicionales dirigidos hacia el campo de juego. Todos los altavoces están alimentados por 60 amplificadores PowerMatch 8500N y controlados por tres procesadores ControlSpace EX1280C, conectados en red a sistemas Dante redundantes.

La tecnología de los ArenaMatch DeltaQ facilita la creación de arreglos de altavoces para exteriores que ofrecen un sonido uniforme e inteligible para todos los asistentes, con diferentes modelos diseñados para entregar una cobertura horizontal y vertical específica. Los distintos modelos pueden combinarse para formar arreglos lineales que ofrezcan una cobertura y un alcance personalizados.

Con la renovación arquitectónica, una estructura de techo única, espectaculares pantallas de video y el nuevo sistema de refuerzo sonoro que cubre la totalidad de sus asientos, el Estadio de Shanghai no solo cumple con los altos estándares de la FIFA o las normas de construcción más estrictas de China, si no que brinda una emocionante experiencia a los miles de aficionados al Shanghái Shenhua FC cada vez que se dan cita para presenciar un encuentro de su club.
